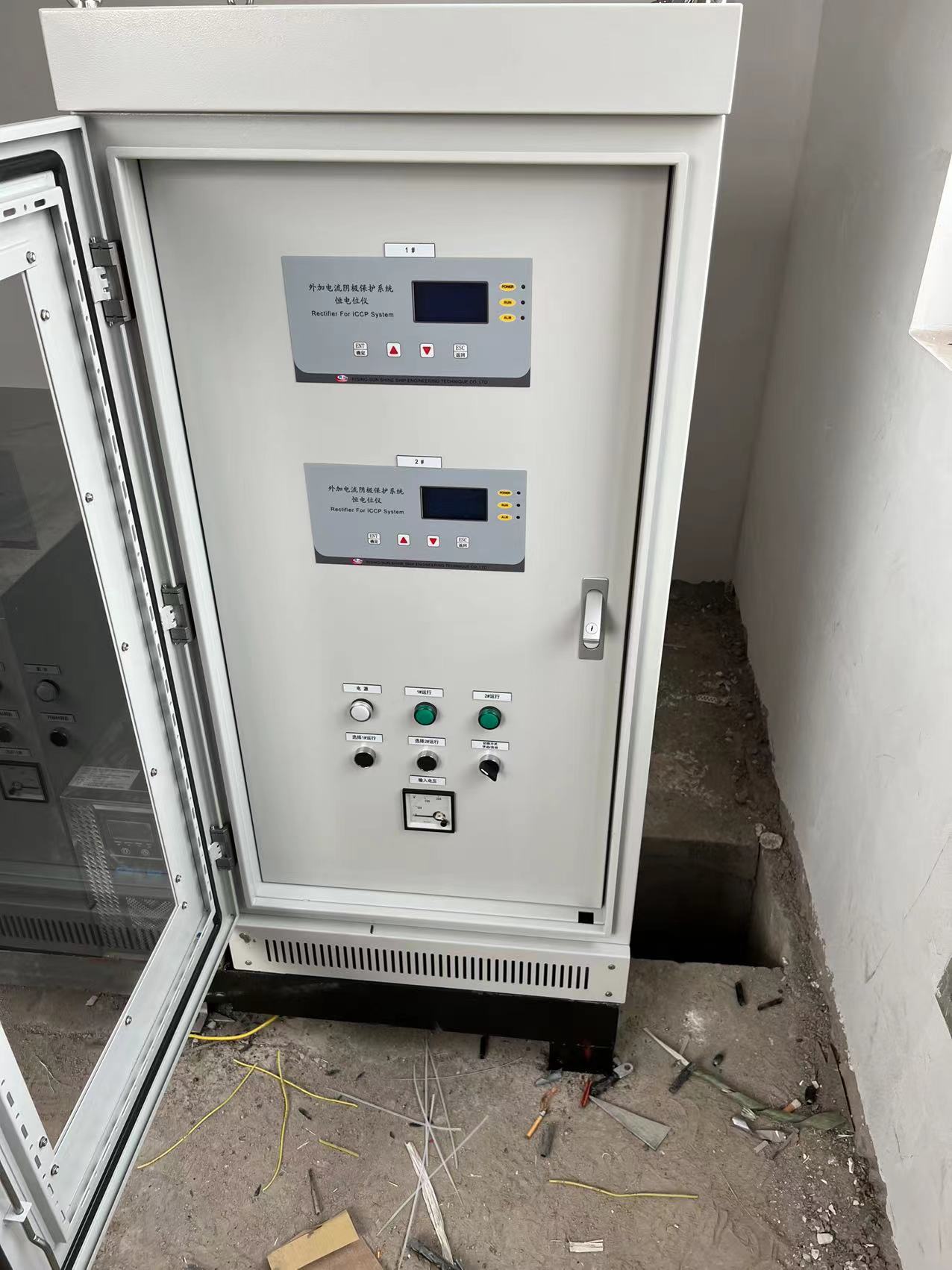

恒電位儀就是一臺整理器下的一個分支，具有恒電位儀，恒電流功能，恒電位儀將參比電極反饋?zhàn)鳛楹愣?biāo)準，來控制整流器的輸出。一個新建的管道，陰極保護電位要求-1.2V，那么恒電位儀給定電位設定在-1.2V，這時為了達到-1.2V的要求恒電位儀加大輸出，直到電位為-1.2V，這個時候，輸出電壓比如說是10V，電流比如說是5A，那么這條管道達到保護的要求。需要的電壓是10V需要的電流是5A。

   恒電位儀一旦電位出現問題，比如說干擾，參比電極損壞等，恒電位儀怎么工作呢？需要恒電流功能，恒定電流輸出，電流輸出不變，電壓變化。管道需要的電流是5A，這樣的話我們就應該將恒電流給設定在5A，最好能到測試樁，用便攜式參比電極測量下管道真實的電位是不是-1.2V，如果是，那么給定的5A就是合適的，如果小了就再加點電流，大了就減點電流，這就是人們常說的手動運行。

  只要儀器的放大倍數計算設計得正確，取樣信號特性與儀器輸入特性有足夠的線性一致，并且調整良好，恒電位儀在額定工作范圍內可使被保護物通電點的電位與設定的控制電位一致，誤差一般在5mv以下，正因其有使通電點電位保持近于恒定的性質，因此稱為恒電位儀。恒電位儀的核心是比較放大器，由深度負反饋的差動放大器構成，一般采用性能優良的集成運算放大器，輸入是控制和參比電路，輸出到跟隨放大，控制移相、振蕩等電路生成觸發脈沖，極化電源由晶閘管整流電路構成，通過改變導通角實現調節輸出。
